Отчет об испытаниях буровых штанг PULANKA

ОБЗОР ПРОЕКТА

Цель тестирования

С помощью раскопок дорог и испытаний на окалину оцените максимальный срок службы буровой штанги «Пуланка» (MF-T38-H35-R32, длина: 4300 мм) и сравните его со сроком службы штанги другой марки, тем самым оценивая общее качество новой буровой штанги «Пуланка» с точки зрения твердости, ударной вязкости и других свойств.

Обзор строительства на испытательном участке добычи полезных ископаемых

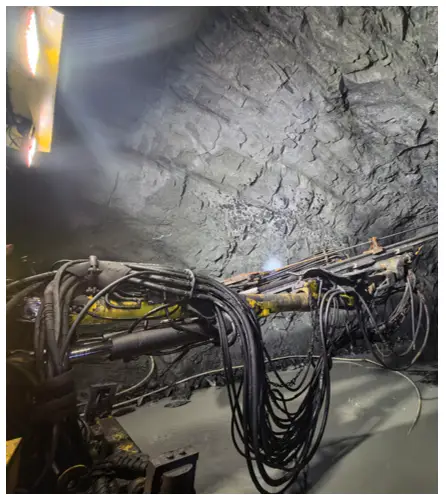

Это испытание проводится в горнодобывающем районе Цзаочжуан, провинция Шаньдун, где типом строительства является рытье туннеля. Всего на этой площадке работают 14 буровых установок Epiroc K111: 5 единиц в дневную смену до 18:00 и 4 единицы в ночную смену до 5:30 следующего утра. Типы пород в основном включают биотитовый лептинит и амфиболит, частично смешанный с магнетитовой амфиболовой рудой, магнетитовой тремолитовой рудой и магнетитовой кварцитовой рудой. Твердость породы f=14–16, образцы состоят как из пустой породы, так и из руды.

Параметры оборудования

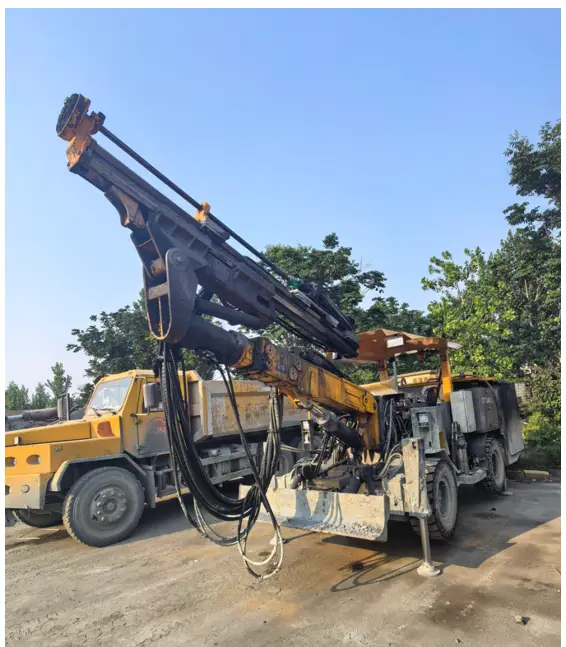

Модель и производитель буровой установки: Epiroc K111
Модель и производитель перфоратора: COP 1838HD+
Модель и производитель буровой штанги: MF-T38-H35-R32, длина 4300 мм (Пуланка)
Модель и производитель адаптера хвостовика: Адаптер хвостовика COP1838-435-T38 (Epiroc)

Параметры бурения

1. Параметры бурения:
Количество взрывных скважин на одну забой составляет около 60, глубина одной скважины составляет около 3,8 метра. Таким образом, общий объем бурения на один раунд взрывных скважин составляет примерно 228 метров на буровую штангу.
2. Параметры эксплуатации:
Максимальная мощность удара: 18 кВт
Энергия удара: 333 Дж
Частота удара: 60 ​​Гц
Максимальное ударное давление: 230 Бар
Уровень проникновения:
В забое пустой породы: время бурения одной скважины составляет от 2:40 до 2:55, что соответствует скорости проходки 1,36 м/мин.
В рудном забое: время бурения одной скважины на 30 секунд медленнее, чем в забое пустой породы, что соответствует скорости проходки 1,15 м/мин.

Использование и состояние конкурента

Типичный срок службы буровых штанг других распространенных марок составляет от 9 до 11 циклов взрывных работ, в среднем 10 циклов. Средняя длина бурения на одну штангу составляет 2280 метров. Режим отказа обычных буровых штанг по окончании срока службы показан на Рисунке 1-1.

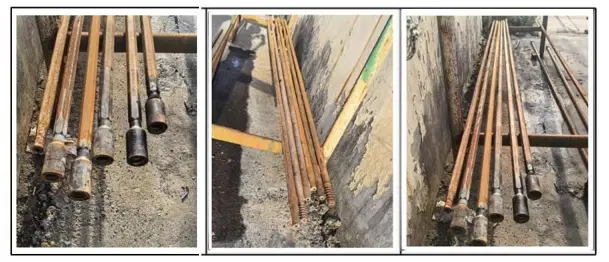

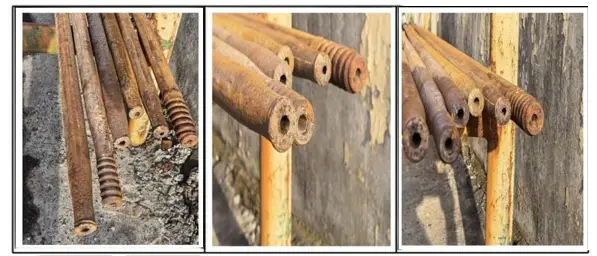

Рисунок 1-1 Условия отказа буровых штанг конкурентов

Результат испытаний буровой штанги ПУЛАНКА №1

Буровая штанга №1 выполнила 11 взрывных работ с общей длиной тоннеля 2508 метров. На более позднем этапе корпус стержня рядом с наружной резьбой был погнут из-за операций по устранению опасности, что привело к окончательному слому и выходу из строя. Подробности см. на Рисунке 2-1.

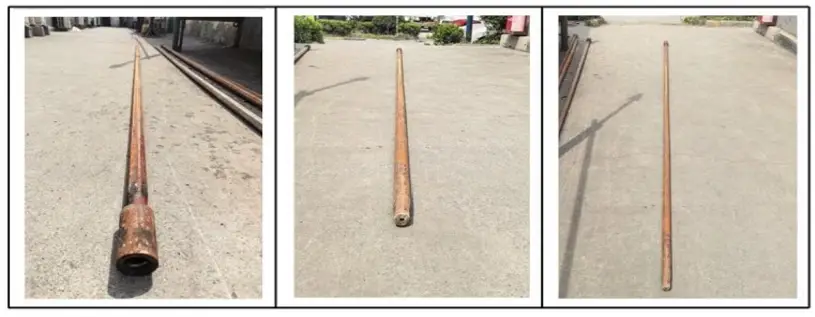

2-1 Изображение буровой штанги Пуланка №1

Результат испытаний буровой штанги ПУЛАНКА №2

Буровой штангой №2 было произведено 15 взрывных выстрелов с общей длиной бурения 3420 метров, в том числе 6 выстрелов в пласте. Он вышел из строя и был списан из-за перелома резьбы при дальнейшей эксплуатации. Подробности показаны на рисунке 2-2.

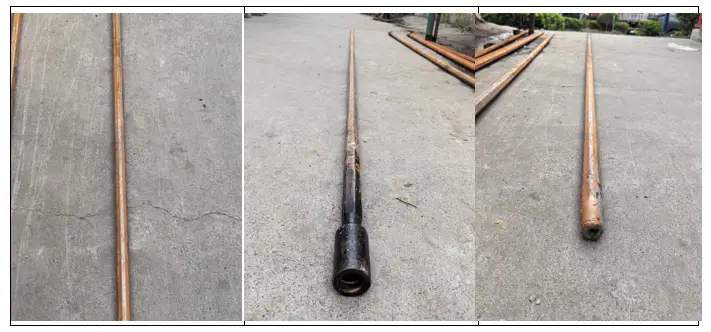

2-2 Изображение буровой штанги Пуланка №2.

Результат испытаний буровой штанги ПУЛАНКА №3

Буровая штанга №3 выполнила 12 взрывных работ с общей длиной бурения 2736 метров, в том числе 3 в рудном забое и 9 в забое пустой породы. Он был списан из-за поломки резьбы во время последующей эксплуатации. Подробности показаны на рис. 2-3.

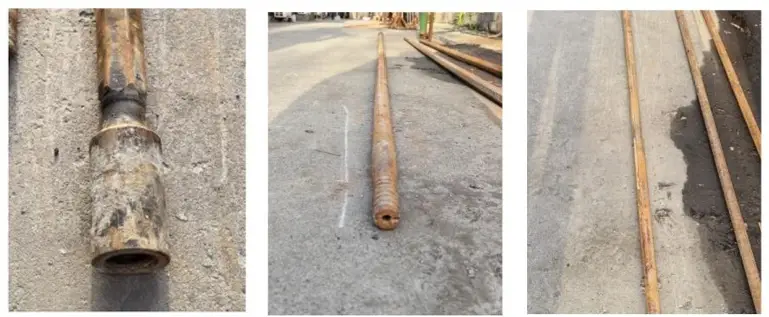

2-3 Изображение буровой штанги Пуланка №3.

Сравнительный обзор испытаний

По данным полевых испытаний, при нормальных условиях работы средний срок службы буровых штанг «Пуланка» более чем на 600 метров больше, чем у конкурирующих марок. Это первое сравнительное испытание продукции Pulanka; Ожидается, что его измеренная производительность будет улучшаться по мере дальнейшего развития стабильного приложения на месте.

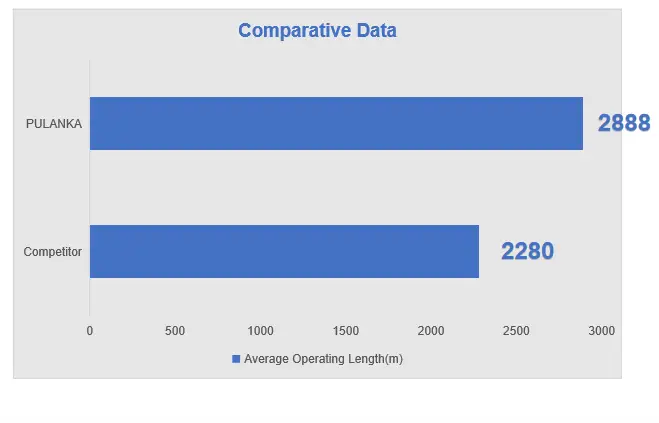

Сравнение данных испытаний буровых штанг
